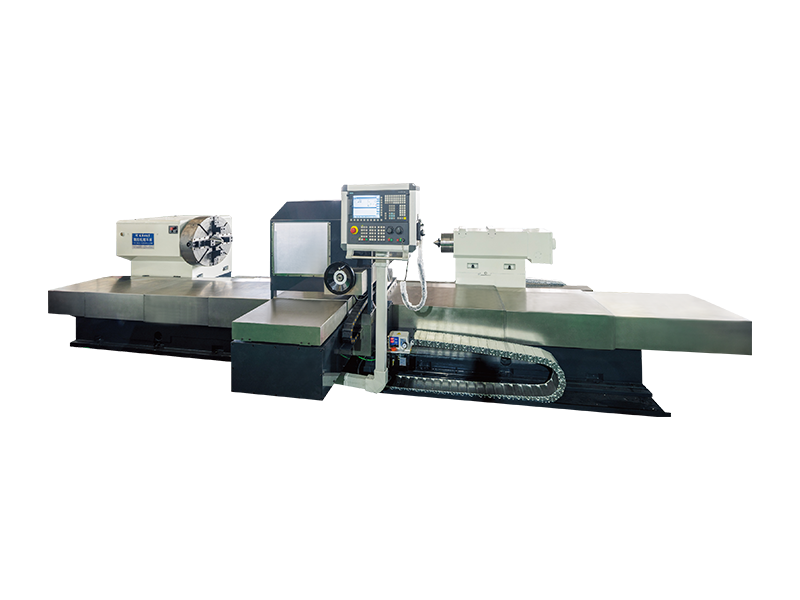

Heavy Duty Precision CNC Roll-and-Toss integrerad svarv

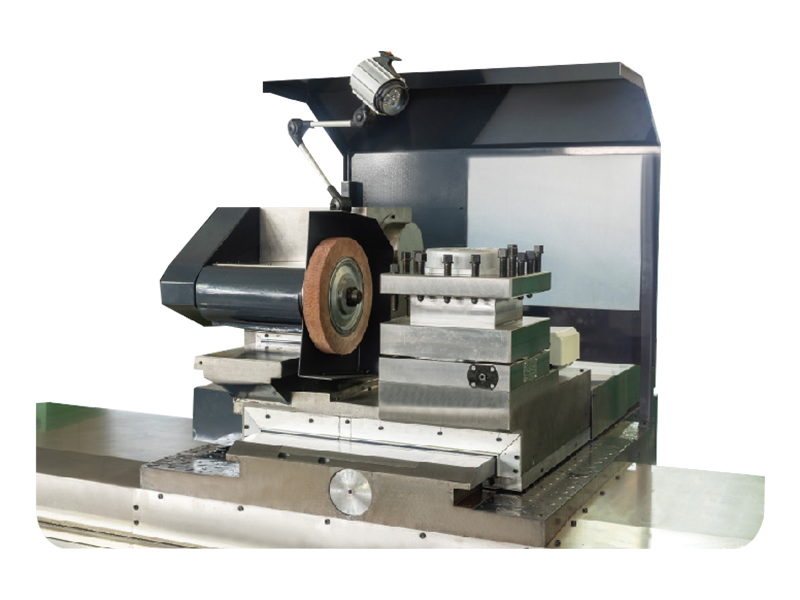

Denna verktygsmaskin är en CNC rull-och-släng-integrerad svarv, huvudsakligen använd för kraftig svarvning och ytpolering efter hydrauliskt stöd av den strömförande pelaren, mellancylindern och laserbeklädnaden. Det används också för halvbearbetning och efterbehandling av valsar av gjutjärn, stål och icke-järnmetaller. Maskinen består av två oberoende servomatningsaxlar i tvärriktningen. Poleringsanordningen är installerad på ena sidan av den längsgående släpplattan och stör inte bearbetningsverktygets vila på den tvärgående matarvagnen. Den används för svarvning respektive polering.

De längsgående och tvärgående (svarvnings- och poleringsrörelserna) drivs av kulskruvar med hög precision. Styrskenorna för de längsgående och tvärgående matningsrörelserna för verktygshållaren och poleranordningen är gjorda av högstyvhet rektangulära styrskenor, kombinerat med en fyrstations kraftig elverktygshållare och en speciell polerspindel. Denna design förbättrar verktygsmaskinens styvhet och stabilitet under skärning och polering.

Huvudaxelns lager använder ett dubbelradigt radiellt kort cylindriskt rullager med hög precision och justerbart spel, vilket ger stark styvhet, mjuk rotation och hög precision. Stjärtstocken består av en överkropp och en underkropp. Överkroppen är utrustad med en spindel, hylsa och spindelcentrumjusteringsmekanism. Den nedre kroppen har en snabbrörlig mekanism för bakstycket, med en motor och reducering som driver dess totala rörelse. En högtryckspumpstation är installerad på baksidan av ändstocken, som används för hydraulisk automatisk låsning och lossning efter att ändstocken är på plats, med förreglingsskydd.

Stjärtfotshylsan kan flyttas med motordrift och manuell finjustering. Stjärtdosan har en visning av toppåtdragningskraft, vilket möjliggör visuell justering av arbetsstyckets övre åtdragningsmoment enligt kraven. Den höga stabiliteten och strukturella designen med hög styvhet säkerställer den totala bearbetningsnoggrannheten för verktygsmaskinen. Det rörliga styrparet är behandlat med slitstark självhäftande plast och har ett centraliserat smörjsystem som implementerar kvantitativ automatisk smörjning med fast punkt för att säkerställa hela maskinens dynamiska respons. De längsgående och tvärgående matarskenorna är helt skyddade av rostfritt stål, vilket hjälper till att bibehålla rörelsenoggrannheten på lång sikt.
