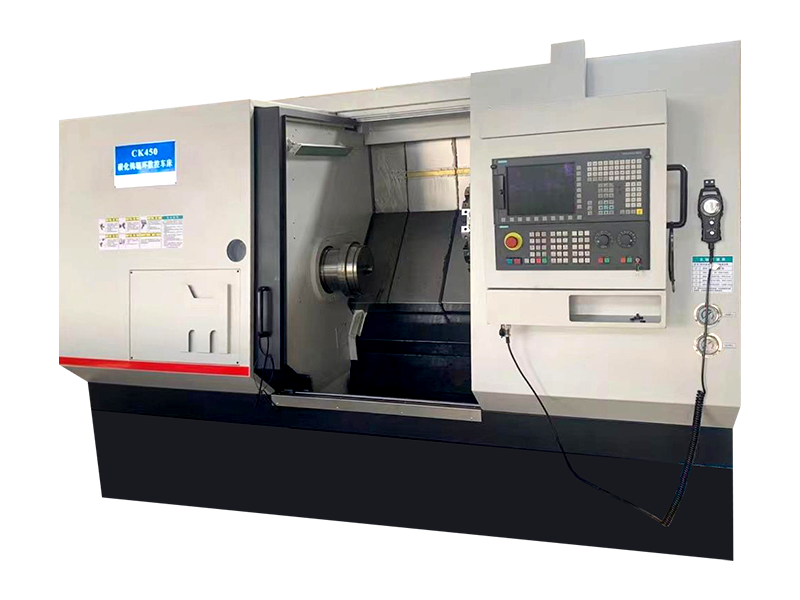

Se mer >>Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) grundades 2002. Det är ett företag som länge har varit engagerat i att tillhandahålla verktygsmaskiner för metallurgisk industri och stålföretag. Den har en djup grund och rik erfarenhet av specialiserad verktygsmaskinutrustning och är en leverantör av lösningar för stålföretag. Det är också en kvalificerad leverantör för Shanghai 704 Research Institute of China Shipbuilding Industry Corporation, som utför viktiga vetenskapliga forskningsprojekt som vridmomentsensorer och andra professionella komponenter. Företaget är specialiserat på att tillverka XK500-serien CNC rullar bearbetningsmaskiner verktyg, CK84 serien CNC rullsvarvar, CA84 serien digital display rullsvarvar, CNC rullringsvarvar CK450, CXK9550 CNC svarvning och fräsning av sammansatta verktygsmaskiner, CXK9580 mönstrad plåtslipmaskin CNC CNC-slipmaskin, CNC-mönstrad slipskiva DK060, CNC vertikal rullring slipmaskin MK630, CNC rullring slipmaskin MK001-5, CNC slipmaskin ZKM150, ZWM150 precisionsuniversal slipmaskin och andra relaterade stödprodukter.
Företaget har flera stora delar av utrustning som tillhandahålls av inhemska och utländska märkesföretag, vilket säkerställer kvaliteten på de tillverkade verktygsmaskinerna och snabb leverans. Genom åren, med stark teknisk styrka, mogna produkter och ett omfattande servicesystem, har våra produkter sålts till stora stålföretag över hela landet och utländska marknader. Våra kunder har svarat positivt och vi har erhållit flera nationella patent och oberoende immateriella rättigheter. Vårt företag har nu blivit ett välkänt varumärkesföretag inom det inhemska stålföretaget och metallurgiska designinstitutet för rullbearbetning av verktygsmaskiner.
1.1 Huvudspecifikationsparametrar
| Svängdiametern över maskinbädden | mm | 800 |
| Svängdiametern över släpplattan | mm | 620 |
| Maximal bearbetningslängd (avstånd mellan två centra) | mm | 1000 |
| Arbetsstyckets maximala vikt | kg | 3000 |
| Verktygsmaskin Sängvinkel | Grad | 45 |
1.2 Spindel och drivning
| Spindelhål | mm | 120 |
| Spindelns främre stöddiameter | mm | 180 |
| Spindelhastighetsserien | | Utan nivå |
| Spindelhastighetsintervall | r/min | 2-400 |
| Huvudmotoreffekt (kontinuerlig) | kW | 22 |
| Spindel kontinuerligt vridmoment | Nm | 2500 |
| Spindelände Standard | | A211 |
| Automatisk hydraulisk spännhylsa | | Roller Ring Matchning |
1.3 Matningsdrift
| Z-axeln (längsgående) Rörelseavstånd för släpplattan | mm | 1000 |
| X-axeln (horisontell) släpplattans rörelse | mm | 410 |
| Snabb rörelsehastighet Z/X | mm/min | 8000 |
| Matningshastighetsområde Z/X | mm/min | 0,001-2000 |
| Drivmotor Vridmoment Z/X | Nm | 27/27 |
| Maximal matningskraft Z/X | N | 20000 |
| Minsta inställningsenhet/upplösning | mm | 0.001 |
1.4 Övergripande mått och vikter för verktygsmaskiner
| Verktygsmaskinens utseende Storlek (längd * bredd * höjd) | mm | 4725×2175×2365 |
| Vikt | t | Om 8T |
2. Precision av verktygsmaskin
2.1 Arbetsnoggrannhet (standardprov)
| Rundhet av yttercirkeln av slutsvarvning | mm | 0.005 |
| Ytjämnhet på yttercirkeln för slutsvarvning | | Ra0,8 |
| Cylindricitet hos yttercirkeln för slutsvarvning | mm | 0,02/300 |
| Vinkelräthet av yttercirkeln av slutänden | mm | 0,01/100 |
2.2 Den huvudsakliga geometriska noggrannheten hos verktygsmaskiner
| Periodisk axiell rörelse av spindeln | mm | 0.005 |
| Radiell utlopp av borrhål i spindeln | mm | Near End 0,015, Far End 0,020 |
| Turrets upprepad positioneringsnoggrannhet | mm | 0.005 |
