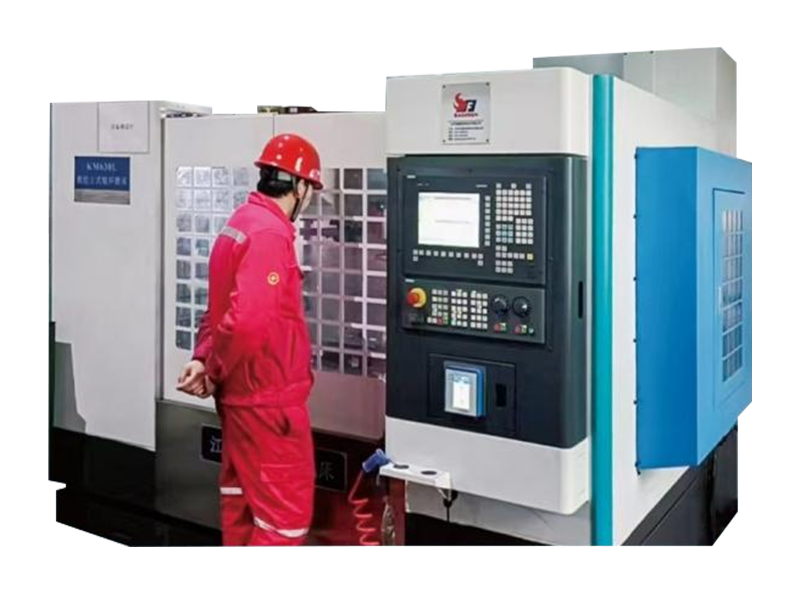

MK630L Vertikal CNC Roller Ring Specialslipmaskin

Rullringsslipmaskin används för grovslipning, halvfinslipning, finslipning och icke-gnistslipning av den yttre cirkeln och R-passspåret på volframkarbidvalsringen som används i höghastighetstrådsproduktion. Maskinen antar helt sluten skaldesign, vilket effektivt minskar bearbetningsljud, skyddar säkrare, förhindrar vatten- och gasdiffusion i bearbetningsområdet och förbättrar bearbetningsmiljön.

KM630L CNC rullringsslipmaskin är en speciell vertikal rullringsslipmaskin utvecklad av vårt företag i kombination med marknadens efterfrågan på rullringsslipmaskiner. Slipmaskinens bearbetningseffektivitet är 150% av de befintliga slipmaskinerna på marknaden. Den övergripande layouten av verktygsmaskinen är en vertikal huvudstruktur, med hjälp av SIEMENS 828D treaxligt länkage CNC-system, designat en speciell vertikal arbetsstyckets huvudstock, installation av horisontell tvåaxlig mobil arbetsbänk, arbetsbänkens rörliga styrskena antar glidande styrskena med hög styvhet, drivs direkt av AC-servomotorn förspänning kulskruv för att uppnå, arbetsstycket ändrar den horisontella rullningen av arbetsstycket, minskar den horisontella ringen, minskar den horisontella rullningen av arbetsstycket, arbetsstyckets vikt på arbetsstyckets fastspänningsprecision Inverkan av grad;

Utrustad med självcentrerande hydraulisk specialfixtur för att klämma fast arbetsstycket, istället för den traditionella vätskefixturen, är lastnings- och lossningsdelarna mer bekväma och tillförlitliga, den vertikala riktningen av slipaxelns glidskenas rörelse och arbetsstyckets rörelse är densamma, drivs direkt av AC-servomotorn, för att förbättra systemets styvhet, kulan med tio skruv stöder de två skruvarna på kulan och rullarna. Slipaxelns glidskenas läge är försedd med en längdgallerlinjal för att uppnå kontroll med sluten slinga. Sliphjulslagret antar importerade precisionslager med hög styvhet, och sliphjulsspindeln drivs av AC-servomotor genom synkronremmen.

KM630L CNC vertikal rullringsslipmaskindesign, reserv BT50 verktygsbiblioteksgränssnitt, för senare automatisering, obemannad bearbetning för att ge bekvämlighet, CNC-system efter sekundär utveckling, med flexibelt gratis programmeringssystem, speciellt utvecklat för professionella rullringstillverkare avancerad mjukvara, vilket gör slipprogrammering baserad på gränssnittsdialog mellan människa och maskin möjlig. Se bara ingångsparametrarna för gränssnittet mellan människa och maskin, du kan bearbeta.
