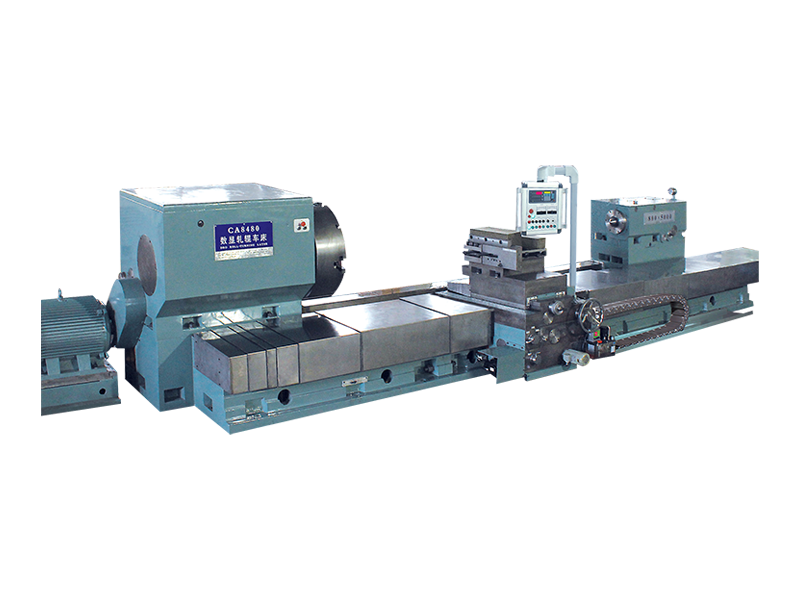

CA8480 Flexibel högpresterande digital displayrullsvarv

CA8480 digital display rullsvarv är främst designad för halvfinish och finbearbetning av gjutjärn, stål och icke-järnmetallvalsar. Med användning av höghastighetstål, hårdmetall eller andra material för skärande verktyg kan den utföra svarvnings- och reparationsoperationer på rullarnas ytterdiameter, ändytor, såväl som olika komplexa hålprofiler och krökta ytor. Dessutom kan den användas för att bearbeta axelkomponenter gjorda av gjutjärn, stål och icke-järnmetaller inom samma storleks- och viktområde som valsarna, vilket erbjuder både halvfinish- och efterbehandlingsmöjligheter för ytterdiametern, ändytorna och komplexa krökta ytor.

Maskinens längsgående styrskenasystem är utformat med en integrerad fyrskensstruktur. Den längsgående rörelsen drivs av en snäck- och växelmekanism, medan verktygsstödets tvärgående matningsrörelse använder rektangulära styrskenor med hög styvhet. Kombinationen av den italienska verktygsstödstekniken av ramtyp och en fast verktygsstolpe förbättrar maskinens skärstyvhet och stabilitet. Denna robusta konstruktion, särskilt verktygsstolpen med hög styvhet, är idealisk för att bearbeta arbetsstycken över spindelns centrum. Spindellagren har cylindriska rullager med hög precision och justerbart radiellt spel, som ger spindelstyvhet, mjuk rotation och hög precision.

Maskinens strukturella design betonar hög stabilitet och styvhet, vilket säkerställer omfattande bearbetningsnoggrannhet och följaktligen uppnå precision för arbetsstyckena. Spindellådan (headstock) är utrustad med en 45 Kw AC frekvensmotor, som använder hydraulisk automatisk växling. Maskinens längsgående och tvärgående rörelser använder steglös variabel hastighet, vilket gör att användarna kan välja lämpliga hastigheter och matningshastigheter baserat på materialet på rullarna, vilket säkerställer enkel användning.

Den längsgående rörelsen underlättas av en galler digital display, vilket eliminerar behovet av rullinriktning eller markering när rullarna vrids. Ett centraliserat smörjsystem säkerställer att alla rörliga styrpar får exakt, automatisk smörjning vid fasta intervall, vilket garanterar dynamiska svarsegenskaper och långvarig smörjprestanda. Både de längsgående och tvärgående rörelserna är helt skyddade av kapslingar av rostfritt stål, vilket säkerställer långvarigt underhåll av rörelsenoggrannhet.

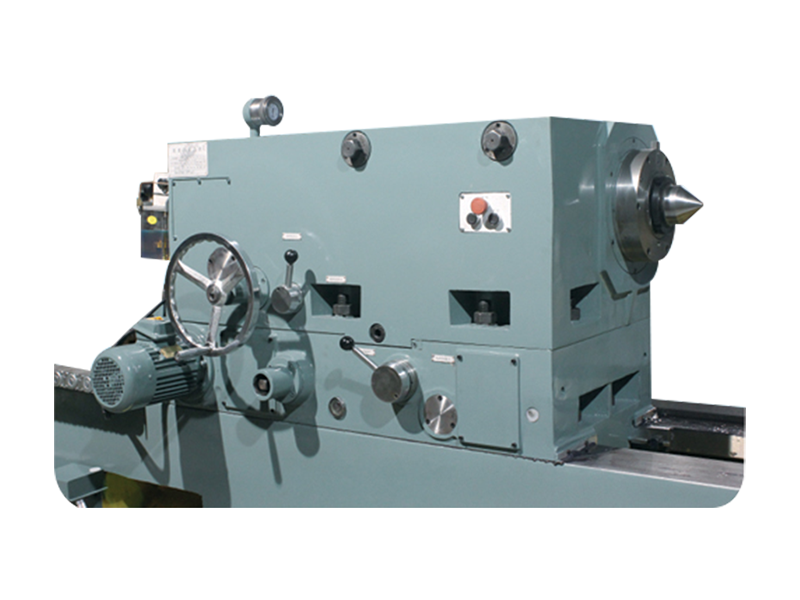

Maskinen består av bädden, spindellådan, bakstycket, verktygsstödet, hydraulsystemet, PLC elstyrskåp och trådstativet (tankkedja), vilket ger en mycket stabil och effektiv lösning för bearbetning av vals och axel.
